Артикул:
23401

Характеристики

  • Усилие на штоке: 16 т
  • Максимальная ширина шины: 150 мм
  • Максимальная толщина шины: 10 мм
  • Максимальный угол: 90 градусов
  • Возврат штока: пружинный
  • Масса: 19 кг
  • Размеры упаковки: 40 х 20 х 30 см

Детали

Цена:

19 660

Назначение

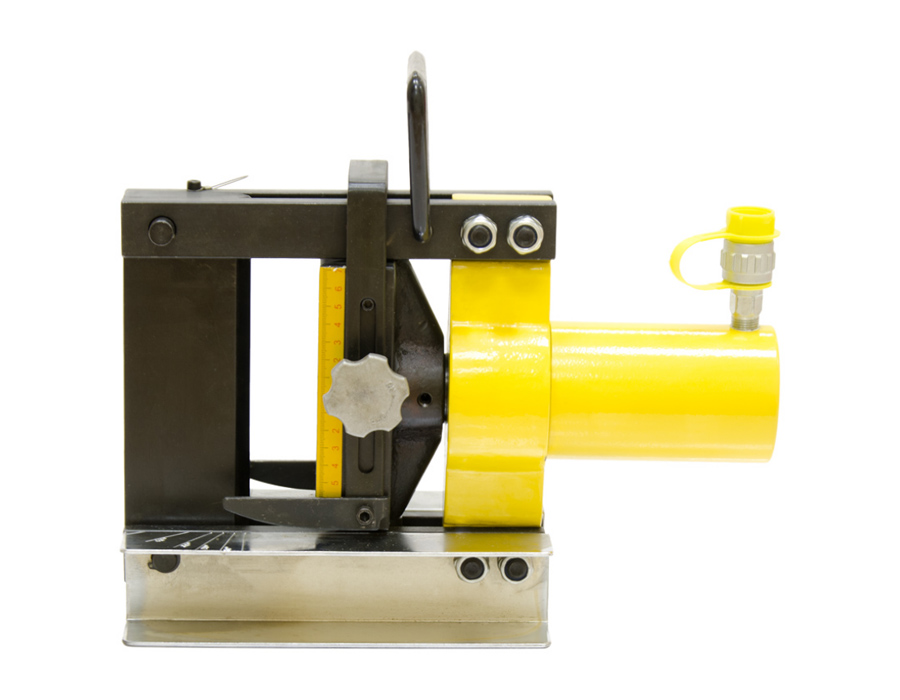

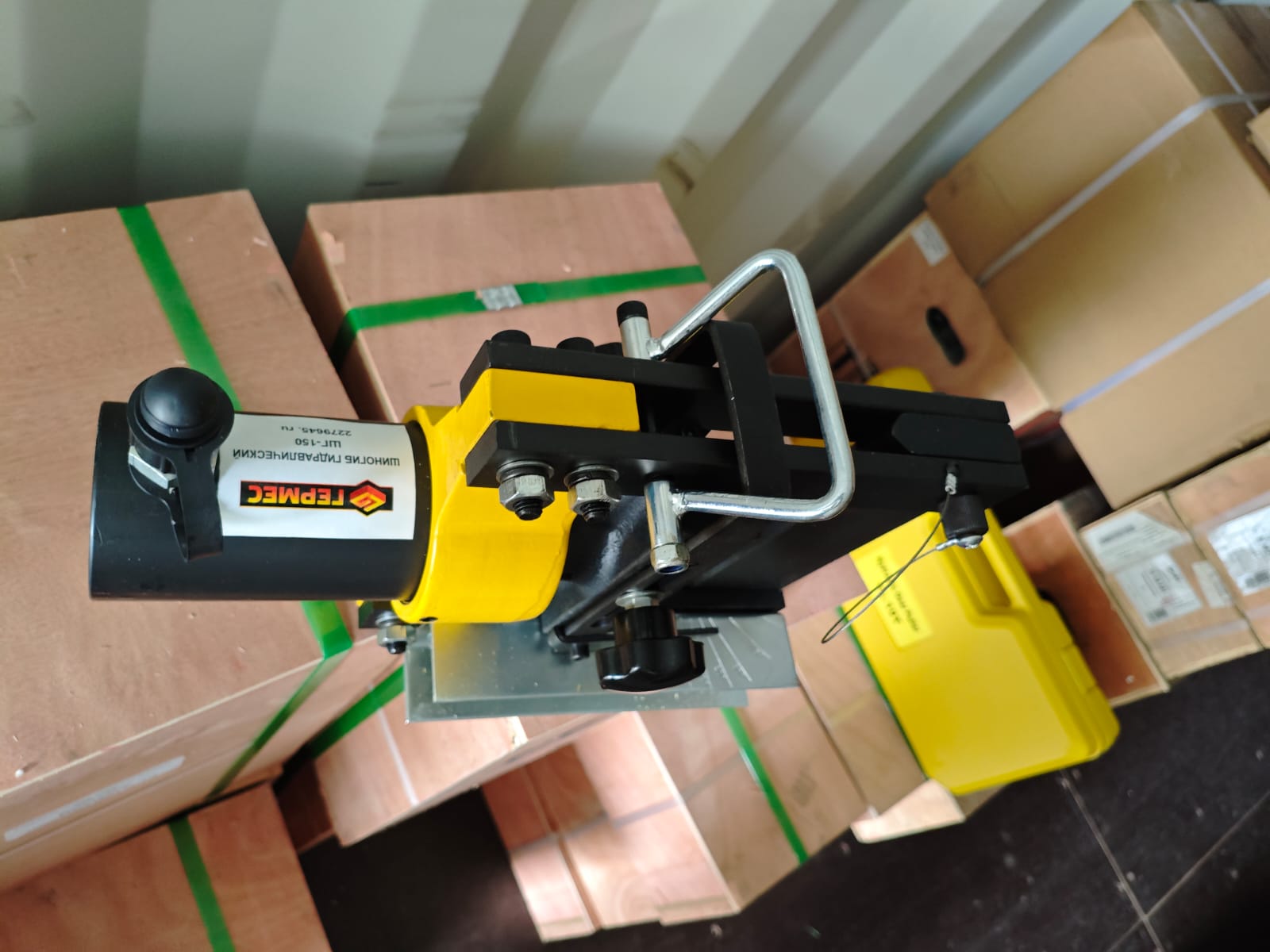

Шиногиб гидравлический ШГ-150 с выносным гидравлическим насосом (в комплект не входит) предназначен для изгиба токоведущих медных и алюминиевых шин шириной до 150 мм. Может работать совместно с любой гидравлической станцией или насосом одинарного действия. Обеспечивает угол сгиба до 90 градусов. Компактность и малая масса позволяет работать с шиногибом непосредственно на месте монтажа токоведущих шин.
Разборная конструкция позволяет легко устанавливать и извлекать шину из рабочей зоны.

Шиногибы применяются для придания формы шинам, созданным из различного материала.

С помощью шиногиба ШГ-150 вы можете быстро сгибать медные либо алюминиевые монтажные шины. При этом перегибы будут аккуратными и качественными, а шина не станет тоньше после всех проведенных манипуляций.

Гидравлический шиногиб ШГ-150 гораздо эффективнее и производительнее механических шиногибов. В устройствах этого типа имеется механизм, передающий усилие деформации на токопроводящую шину и придающий ей форму, заданную матрицей. После придания заготовке требуемой формы винтовой механизм возвращается в исходное положение вручную в механическом типе, в то время как в гидравлическом типе давление сбрасывается с помощью переключателя или крана. Весь процесс занимает всего несколько секунд.

Гидравлические машины имеют разную степень автономности. Некоторые модели необходимо подключать к гидравлической насосной станции. Это удобно, когда шиногибочные станки используются для резки и пробивки шин. Если же работа распределена по разным производственным участкам, то целесообразнее использовать автоматические гидравлические шиногибы. Эти устройства позволяют более компактно и рационально спланировать рабочие участки с электроматериалами.

Основные преимущества гидравлического шиногибочного оборудования:

Высокая производительность.

Низкая физическая нагрузка на оператора.

Возможность работы с широким спектром типов шин.

Шиногиб гидравлический ШГ-150 — оборудование, предназначенное для изменения формы прямолинейных токопроводящих шин. Использование станка повышает качество перегиба, позволяет контролировать геометрические параметры искривления, гарантирует сохранность токопроводящей способности системы. По функционалу шиногиб аналогичен другому листогибочному оборудованию, однако спроектирован специально для работы с узким металлическим профилем.

Подключение к гидравлическому насосу или маслостанции производится через БРС — быстроразъемное соединение — с резьбой К 3/8″. Конструкция БРС состоит из двух полумуфт «вилка – розетка» с резьбой К 3/8’’, снабженных обратными клапанами и защитными колпачками, исключающими загрязнение внутренних полостей. На шиногибе стоит папа, на насосе или маслостанции — мама. Шариковый клапан обеспечивает быстрое присоединение устройств без потери рабочей жидкости.

Приводной механизм

В качестве приводного механизма используются гидравлические насосы одинарного действия с рабочим давлением до 700 кг/см2, например, НРГ-700

Шиногиб гидравлический ШГ-150 используется в различных отраслях и сферах деятельности, где требуется обработка и гибка металлических изделий.
